Часы в форме слона

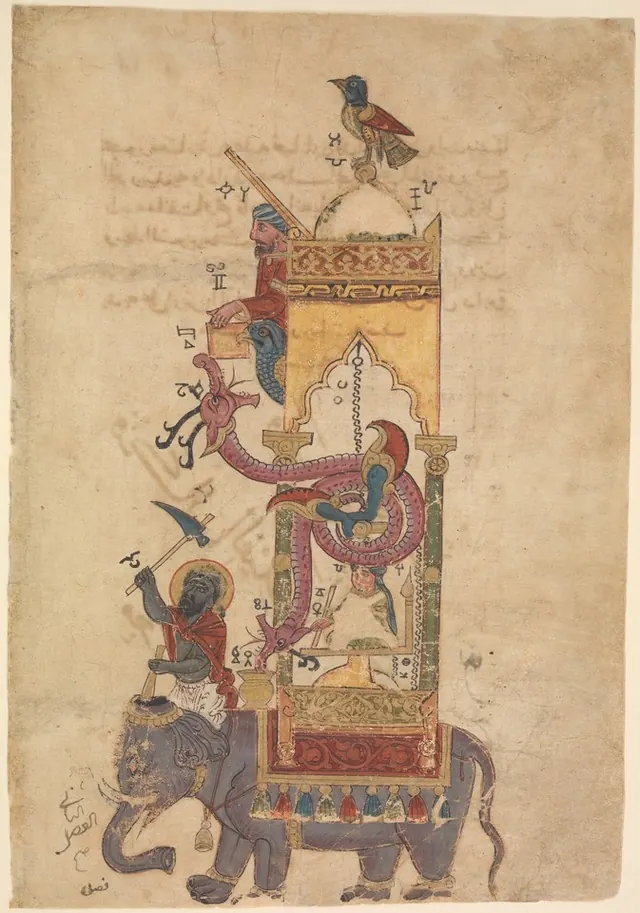

Слон несёт башню с людьми, птицей и драконами. Это иллюстрация устройства часов из трактата инженера аль-Джазари. Книга объясняла работу механических приспособлений, а изображение помогало соотнести описание с отдельными частями. Дошедший до нас лист создан в 1315 году, уже после жизни автора, вероятно в Сирии или Ираке.

На куполе стоит птица. Согласно музейному описанию механизма, через каждые полчаса она подавала свистящий сигнал. Время сообщалось звуком и движением. Поэтому фигура на вершине имеет определённую техническую функцию, хотя по виду принадлежит обычному декоративному убранству.

Верхний человек сидит перед небольшой площадкой. В последовательности работы часов он выпускал шар, который попадал в пасть дракона. Художник показывает фигуру сбоку, оставляя её руку видимой. Такое положение помогает связать человеческий жест с соседней частью устройства.

У драконов длинные изогнутые шеи и раскрытые пасти. Они занимают большую часть середины листа. Их тела пересекаются с опорами башни, но тонкие контуры позволяют различить формы. Изображение передаёт внешний вид сложного устройства; внутреннюю механику следует восстанавливать по объяснениям трактата, а не угадывать по одной картинке.

Погонщик сидит над головой слона с поднятым орудием в руке. При срабатывании часов эта фигура ударяла слона. Так несколько автоматических действий происходили в разных частях конструкции. Зритель мог следить за ними последовательно, от птицы наверху до погонщика внизу.

Башня опирается на украшенную попону. Видны кисти, цветные полосы и детали снаряжения. Они делают устройство похожим на богато убранного слона с пассажирами. Инженерный предмет рассчитан также на зрелищность, а художник уделяет его внешнему оформлению столько же внимания, сколько расположению действующих фигур.

Рядом с отдельными частями стоят небольшие буквенные обозначения. Они отличают этот лист от самостоятельной сцены с животным. Изображение должно было использоваться вместе с текстом книги. Сейчас страница отделена от последовательности объяснений, поэтому не все обозначения понятны без обращения к трактату.

Рисунок вызывает вопросы, которые нельзя решить одним впечатлением от необычной машины. Насколько он предназначался для практического изготовления, насколько — для объяснения и восхищения? Буквенные обозначения подтверждают связь с техническим текстом, но точную работу устройства нужно проверять по трактату. Внешнее правдоподобие иллюстрации такой проверки не заменяет.

В музейной записи назван переписчик Фаррух ибн Абд аль-Латиф, но имя автора рисунка не установлено. Эти роли нельзя автоматически соединять. Лист свидетельствует о сохранении инженерного знания через рукописные копии — текст, подписи деталей и тщательно выполненная иллюстрация вместе передавали описание необычной машины.
